Aerospace Standard Design Shapes

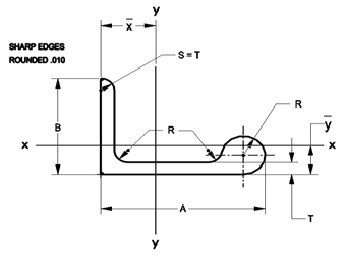

NOTES ON SYMBOLS
“Ȳ” (and “X̄”) = LOCATING DIMENSIONS FOR AXIS XX-YY.
Ixx (and Iyy) = MOMENT OF INERTIA ABOUT XX and YY.
ƿxx (and ƿyy) = RADIUS OF GYRATION ABOUT XX and YY.
NOMINAL DIMENSIONS AREA SECTION ELEMENTS
A B T R Square
Inches
Ixx Iyy ƿ xx ƿ yy
AND or AMS Extrusion

Number

Inches Inch Inches⁴ Inch
AND10135-0401 .500 .500 .040 .060 .0467 .126 .188 .0009 .0015 .140 .179
AND10135-0402 .625 .040 .0517 .167 .172 .0017 .0016 .184 .177
AND10135-0501 .625 .563 .050 .075 .0698 .138 .245 .0016 .0035 .153 .224
AND10135-0601 .750 .050 .0761 .129 .301 .0017 .0056 .150 .271
AND10135-0602 .813 .625 .050 .0823 .142 .319 .0024 .0072 .170 .295
AND10135-0701 .875 .050 .0854 .138 .347 .0024 .0086 .168 .318
AND10135-1001 1.000 .688 .050 .075 .0948 .147 .391 .0033 .0125 .186 .363
AND10135-1002 .750 .063 .095 .127 .170 .398 .0051 .0167 .201 .363
AND10135-1003 .078 .117 .162 .178 .415 .0061 .0209 .194 .359
AND10135-1004 .875 .078 .172 .213 .394 .0096 .0222 .237 .359
AND10135-1005 1.000 .078 .181 .251 .375 .0142 .0233 .280 .359
AND10135-1201 1.250 .875 .078 .117 .191 .195 .507 .0101 .0392 .230 .453
AND10135-1401 1.500 .078 .211 .181 .623 .0106 .0621 .224 .543
AND10135-1501 1.625 .094 .253 .181 .656 .0125 .0827 .222 .572
AND10135-1601 1.750 1.125 .094 .117 .288 .241 .660 .0268 .1097 .305 .617
AND10135-1602 1.250 .109 .136 .351 .282 .653 .0412 .1337 .343 .617
AND10135-1603 .125 .156 .407 .288 .669 .0460 .1546 .336 .617
PART MARKING AND DOCUMENTATION MAY BE EITHER AMS 10135 OR AND10135.
(For reference only)
