Aerospace Standard Design Shapes

NOTES ON SYMBOLS
“Ȳ” (and “X̄”) = LOCATING DIMENSIONS FOR AXIS XX-YY.
Ixx (and Iyy) = MOMENT OF INERTIA ABOUT XX and YY.
ƿxx (and ƿyy) = RADIUS OF GYRATION ABOUT XX and YY.

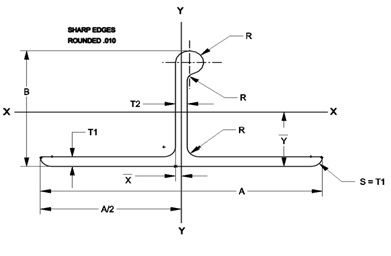

NOMINAL DIMENSIONS AREA SECTION ELEMENTS
A B T1 T2 R Square

Inches

Ixx Iyy ƿ xx ƿ yy
AND or AMS Extrusion

Number

Inches Inch Inches⁴ Inch
AND10141-1401 1.500 .875 .060 .050 .094 .155 .250 .0380 .0145 .0162 .306 .324
AND10141-1402 1.125 .060 .050 .167 .339 .0370 .0273 .0162 .404 .312
AND10141-1403 1.375 .070 .060 .109 .215 .449 .0443 .0539 .0189 .501 .297
AND10141-1601 1.750 .875 .070 .050 .094 .186 .217 .0358 .0156 .0299 .289 .401
AND10141-1602 1.125 .070 .060 .109 .218 .328 .0442 .0343 .0299 .397 .371
AND10141-2001 2.000 1.000 .070 .050 .125 .234 .288 .0472 .0296 .0453 .356 .440
AND10141-2002 1.250 .070 .060 .256 .379 .0492 .0524 .0452 .453 .421
PART MARKING AND DOCUMENTATION MAY BE EITHER AMS 10141 OR AND10141.
(For reference only)
